3. 존 이동하고 관리하기

이전 가이드에서는 토폴로지 상에 노드를 추가하고 연결하는 방법을 알아보았습니다. 이번에는 Security Zone 단위로 구성 요소들을 관리하고, 뷰를 전환하거나 전체를 조망하는 방법까지 함께 알아봅니다.

1. 존 추가하기

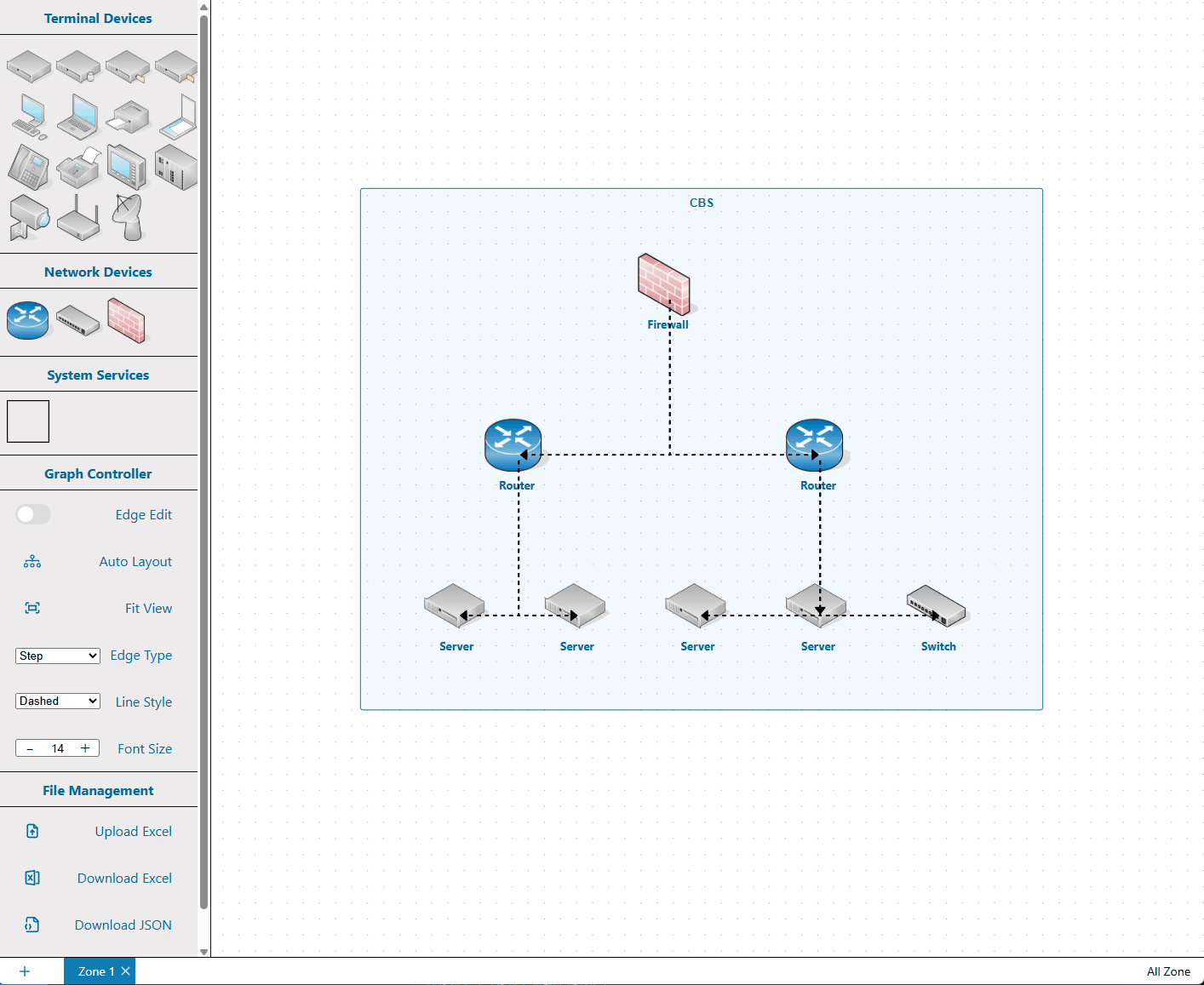

화면 하단의 Footer에서 + 아이콘을 클릭하면 새로운 Security Zone을 추가할 수 있습니다.

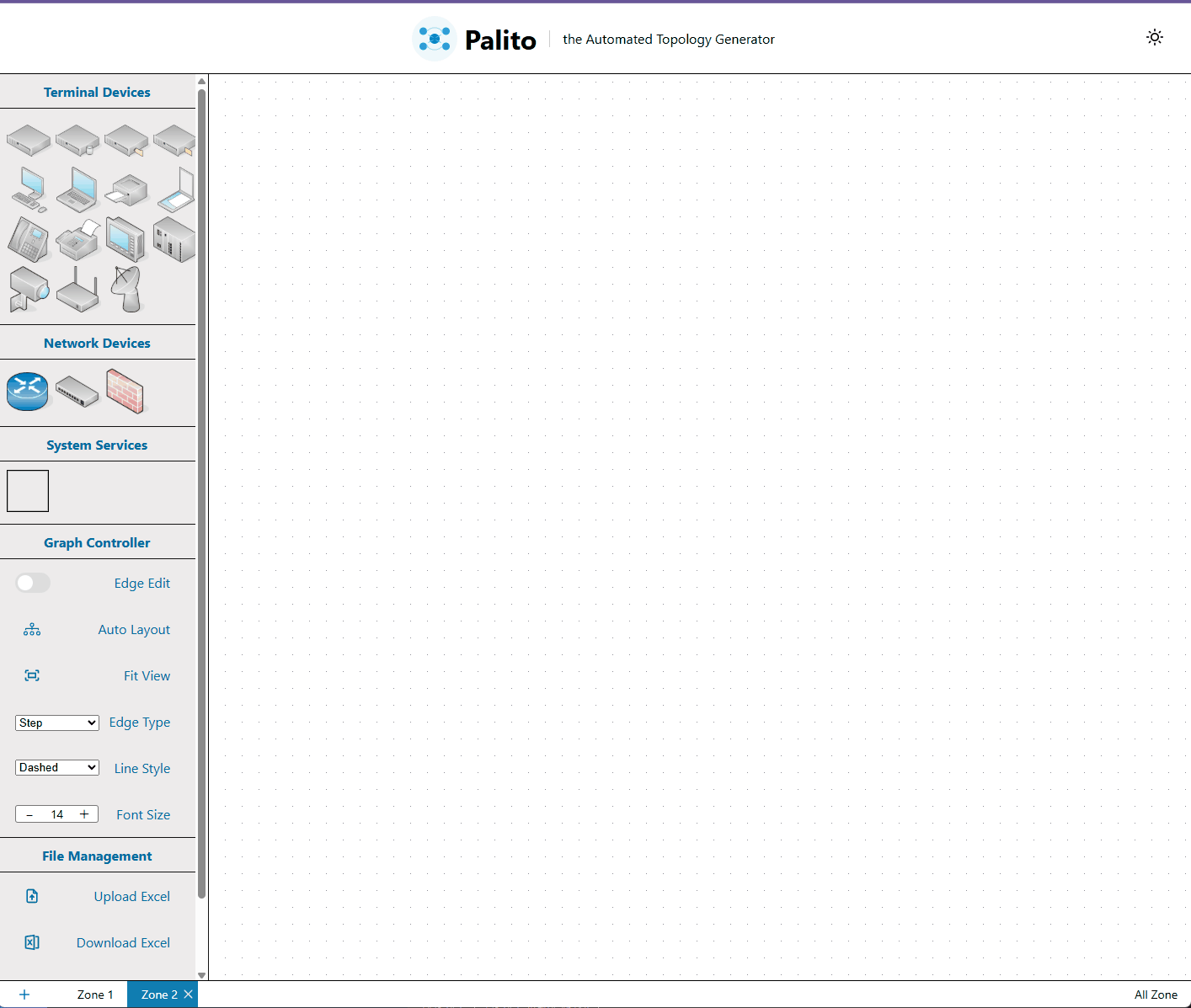

Footer에서 Security Zone 이름을 더블 클릭하면 직접 이름을 수정할 수 있습니다.

Footer의 우측 끝에 위치한 All Zone 버튼을 누르면, 시스템에 포함된 모든 Security Zone과 그 내부 노드들을 한 화면에 확인할 수 있습니다.

다른 Zone에 속한 노드 간에도 연결 관계를 설정할 수 있습니다.
노드 정보 탭의 Other System Connection 항목에서 연결할 노드를 선택하면 됩니다.

해당 화면에서 통신 프로토콜 또한 수정할 수 있습니다.

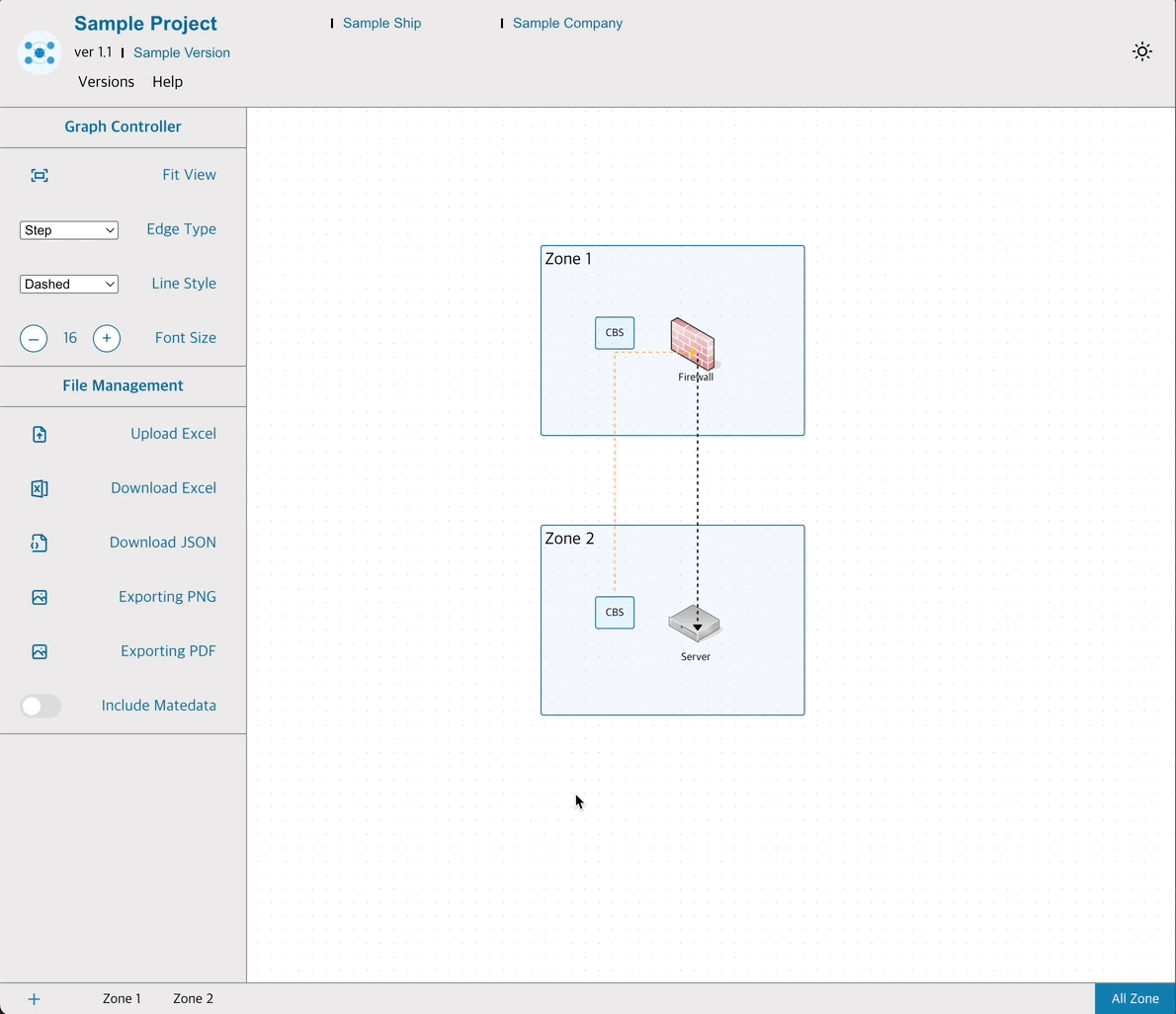

현재 보고 있는 Security Zone 또는 All Zone 화면을 PNG/PDF 이미지로 캡처할 수 있습니다.
좌측 사이드바의 Export PNG/PDF 버튼을 클릭하면 다운로드가 시작됩니다.

Exporting PDF 버튼 아래의 Include Metadata 버튼을 누르는 것으로 png 또는 pdf 이미지 내에 프로젝트 이름, 버전 정보, 회사명 등의 메타 데이터를 포함시킬 수 있습니다.

내보내기 및 저장하기에서는 Security Zone의 정보를 Excel 및 JSON 형식으로 내보내고 다시 불러오는 방법을 다룹니다.
